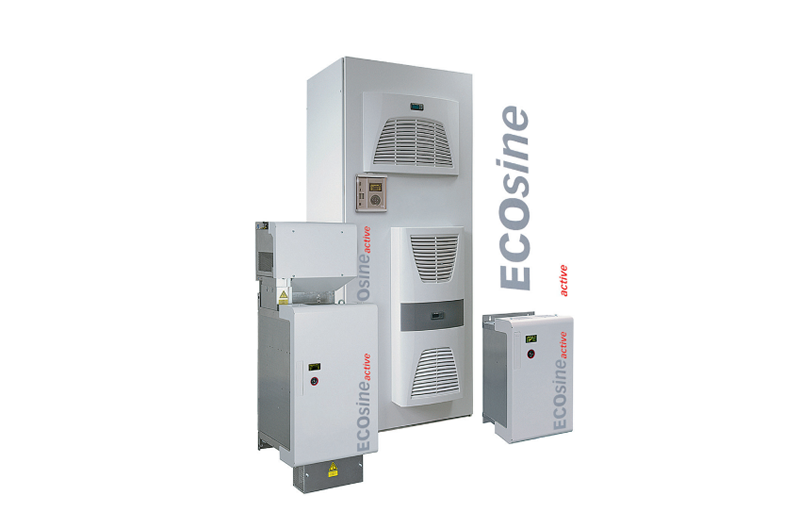

APF有源电力滤波器

  有源电力滤波器(Active Power Filter简称APF)是用于动态抑制谐波的新型电力电子装置。具有响应速度快、效果好、动态连续实时消除谐波等优点。

APF基本原理:由指令电流运算电路和补偿电流发生电路两大部分组成。指令电流运算电路实时监测电网电流,经过快速傅立叶运算(FFT)分析得到补偿电流的指令信号,驱动系统IGBT模块生成与谐波电流幅值相等、极性相反的补偿电流注入电网,与谐波电流抵消,使电网的电流恢复为纯正弦波形。



  APF技术优势

    ● 快速响应   动态跟踪系统负荷的变化,响应时间小于100us,在谐波产生危害前就已经消除;



动态滤波   动态的注入系统补偿电流,连续实时补偿,滤波性能不会受系统和负载变化的影响;



    ● 功能完善   高效滤除2-50次内的谐波,动态补偿无功、改善三相的不平衡、电压闪变;可同时实现四大功能;



安全高效   滤波特性不受电网及负载阻抗的影响,可消除与系统阻抗发生谐振的危险;整机效率大于97%



维护方便   模块化设计,易于扩展,高度集成,安装维护非常方便。















  产品设计及生产遵循的标准



 EN61000-2-2EN61000-2-4EN61000-3-2EN61000-3-12,

EN61000-3-3EN50160IEEE519-1992





适用领域



●通信行业     ●石化行业      ●化纤行业      ●钢铁/中频加热行业



●汽车制造业   ●医疗行业      ●金融证券      ●剧院/体育场馆
