调谐滤波无功补偿XL=7%XC选型方案
日期:2012/9/17 15:15:57
调谐滤波电容电抗器组无功补偿方案是针对400V/50Hz低压配电网,非线性负荷比例小于30%的负载情况。因设备产生少量谐波,需使用调谐滤波电容器组,达到提高功率因数、改善电能质量和节能降损的效果。运用现代电力电子、自动控制技术,高效的散热设计,功耗更低,使用寿命更长,维护方便,可靠性极高。

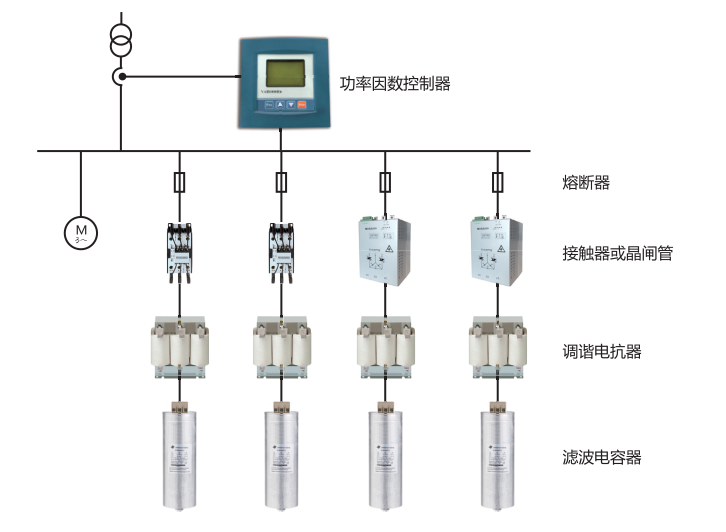

配电网负荷稳定的情况下,调谐滤波电容电抗器组采用电容接触器投切;冲击性大、负荷快速变化的情况就需要采用晶闸管快速投切的动态补偿系统。

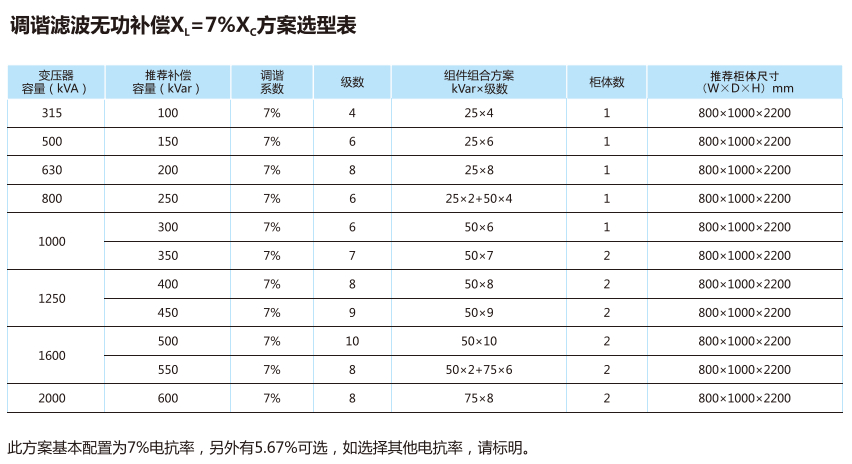

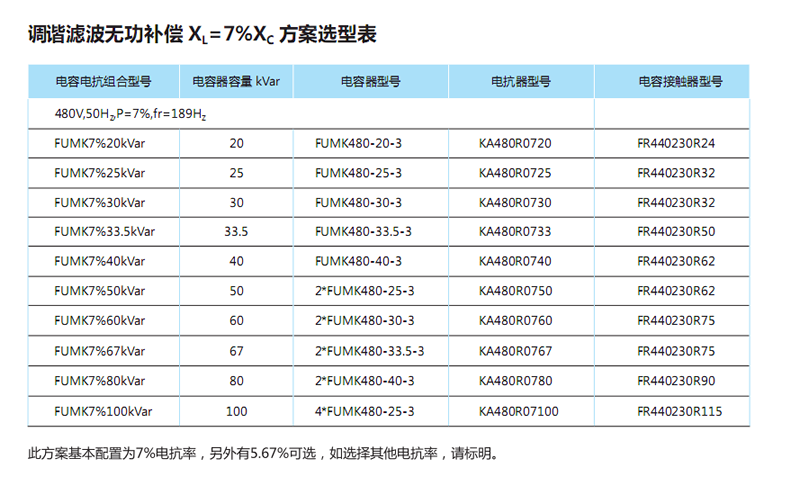

调谐滤波无功补偿XL=7%XC选型方案
7%电抗率的选型方案,适用于电压400V、50Hz的电网中;
非线性负荷为三相整流性设备;
主要去除的谐波次数为5次、7次和少量的11次和13次;
